一．工作道理
散射浊度传感器通过丈量光的散射来判断液体中颗粒的浓度。它使用一个光源照射到液体中,而后丈量光在分歧角度上的散射光强度。本传感器选取90°角散射光法，线性处置采集值，并经过温度赔偿算法，输出浊度值。
二．技术参数
| 丈量道理 | 散射光法 |
| 量程领域 | 默认0～3000NTU，0～40NTU 0～1000NTU 可定造 |
| 辩白率 | 0.1NTU |
| 精度 | ±1% ， ±0.3℃ |
| 温度赔偿 | 自动温度赔偿 |
| 输出方式 | RS-485（Modbus/RTU） |
| 存储温度 | -5-+65℃ |
| 工作环境 | 0～50℃ , ≤0.2MPa |
| 装置方式 | 浸入式装置，3/4NPT 装置螺纹 |
| 线缆长度 | 5m |
| 功耗 | 0.2W,12V 供电 |
| 供电 | DC：12V-24V |
| 防护等级 | IP68 |
| 校准方式 | 两点校准 |
| 表壳材质 | ABS |
三．尺寸/装置

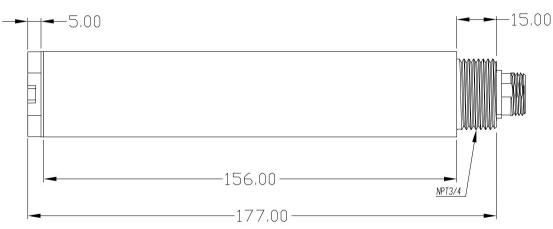

1.尺寸图
2.接线图
线缆为5芯屏蔽线：
红色线—电源线玄色线—地线绿色线—485A白色线—485B

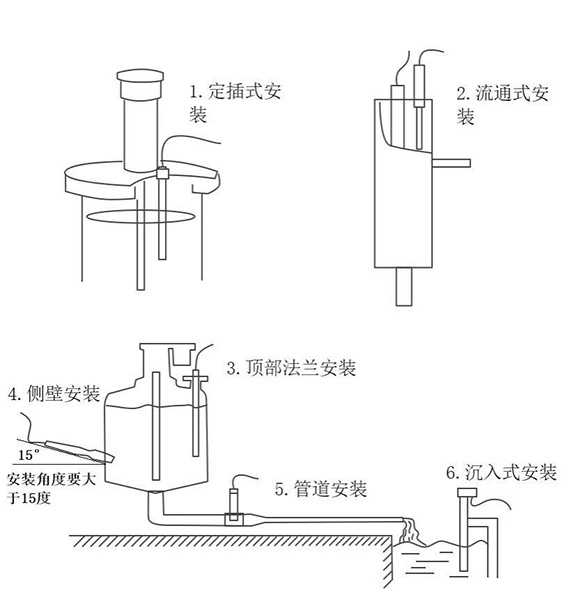

3.装置
把稳：传感器装置时不能颠倒或者水平装置，至少倾斜15度角以上装置。测试口左右5CM之内不会际遇容器壁，下方10CM
四．守护和保养
传感器守护:
如传感器必要洗濯,可用温水和适量的洗涤剂，进行洗濯。
把稳：
预防强烈震荡损环前面透光玻璃，切勿用硬制品刮擦。
五．用户校准
传感器出厂的时辰已进行了缜密的校准，通常不必要用户校准，若是进行了用户校准，想复原可执行复原出厂的指令。
5.1零点校准
将传感器放入非通明的容器中，溶液使用蒸馏水或者纯净水，保障传感器的测试口左右5CM之内不会际遇容器壁，下方10CM，待30秒钟数值不变后，依照通讯指令进行零点校准。
5.2斜率校准
将传感器放入非通明的容器中，溶液使用已知浊度的溶液（浊度值要大于20%量程），保障传感器的测试口左右5CM之内不会际遇容器壁，下方10CM，待30秒钟数值不变后，依照通讯指令进行斜率校准。
