产品简介：水质叶绿素传感器是一种专门用来检测叶绿素含量的设备，它的工作道理基于叶绿素的荧光个性和吸光个性。
一．工作道理
在线叶绿素传感器是一种专门用来检测叶绿素含量的设备，它的工作道理基于叶绿素的荧光个性和吸光个性。
在天然光或特定波长的光源照射下，叶绿素会吸收光能并发出荧光。这种荧光的强杜纂叶绿素的含量成正比，因而能够通过检测荧光的强度来估计叶绿素的含量。
在线叶绿素传感器的利益是能够实时、急剧、无损地丈量叶绿素含量，可用于河道、湖泊、池塘、海洋调查、养殖业、饮用水源、藻类和浮游植物情况的钻延注调查和监测。
二．技术参数
| 丈量道理 | 荧光法 |
| 量程领域 | 0-400ug/L |
| 辩白率 | 0.01ug/L |
| 精度 | R2>0.999 |
| 温度赔偿 | 自动温度赔偿 |
| 自清洁职能 | 带有自动清洁器，可预防生物附着，预防光窗传染，以保障持久监测依然拥有不变性；可设置自动清洁功夫及清洁次数，功耗0.7W |
| 输出方式 | RS-485（ModbusRTU 和谈） |
| 存储温度 | -5℃~65℃ |
| 工作环境 | 0℃~50℃ , <0.2MPa |
| 装置方式 | 浸入式装置，3/4NPT 装置螺纹 |
| 线缆长度 | 5m |
| 功耗 | 0.4W,12V 供电 |
| 供电 | DC：12V～24V |
| 防护等级 | IP68 |
| 校准方式 | 两点校准 |
| 表壳材质 | 316L 不锈钢 |
三．尺寸/装置

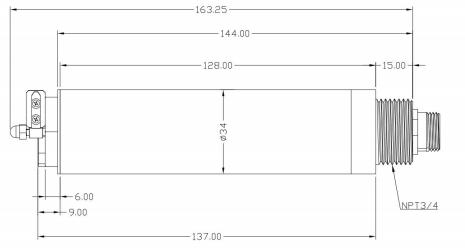

1.尺寸图
2.接线图
线缆为4芯屏蔽线：
红色线—电源线(12～24V)玄色线—地线(GND)
绿色线—485B黄色线—485A
3.装置
1）现场可凭据现实情况，选择6分（3/4 NPT）螺纹固定装置或
装置配件支架装置，或其他可将传感器固定的装置方式。
2）装置优选固定式装置，不容拖链式装置。
3）装置时要充分思考水流，液位变动，确保水流可横穿光路，传感器在水下10cm或更深处。
4）装置距离要求：与侧壁维持3cm以上，与底部维持10cm以上。
四．守护和保养
1.守护日程
守护项目守护功夫备注
洗濯传感器0.5～3天（无刷）4～8周（有刷）
传感器查抄6个月
更换O型圈1～2年
2.保养步骤
1）传感器表表表查抄，用净水冲刷传感器的表表表，若是仍有污垢残留，请用湿润的软布进行擦拭，对于一些固执的污垢，能够在水中参与一些家用洗涤液来洗濯。
2）传感器线缆查抄，查抄线缆表皮是否存在断裂，正常工作时线缆不应紧绷。
3）丈量窗口查抄，查抄是否有脏污，用无尘布进行擦拭。
4）传感器校准可通过上位机软件校准，也能够通过自已通过
RS-485发送MODBUS指令自行校准。
3.传感器校准
3.1零点校准
用棕色烧杯量取适量蒸馏水，将传感器垂直放在溶液中，传感器前端离烧杯底部至少10cm，3～5分钟待数值不变后进行零点校准。
3.2斜率校准
将传感器搁置于尺度溶液中，传感器前端离烧杯底部至少10cm，3～5分钟待数值不变后进行斜率校准。
